ALU PROZOR ALU PROZORI CS77

Concept System 77 ist ein individuell anpassbares Fenstersystem, das durch seine zahlreichen Gestaltungsmöglichkeiten nahezu jedes Bauvorhaben ergänzt. Aluminiumfenster sind mit verschiedenen Einbruchhemmungsstufen kompatibel und bieten eine sichere und elegante Lösung.

ALU-FENSTER-KONZEPTSYSTEM 77

Flügelhöhe : min. 600 mm, max.2800 mm
Flügelhöhe: min. 450 mm, max. 1200 mm
Maximales Flügelgewicht: 170 Kg
Widerstand gegen Windlast: Class C5 (2000Pa)
Uf-Wert: 1.8 W/m²K
Uw wert: 1.3 W/m²K
Luftdichtheit: Class 4 (600Pa)
Akustik-Rw (C;Ctr): TUTI: 42(-2;-4)
Funktionalität beim Öffnen und Schließen: Class 3

EIGENSCHAFTEN

Energie

Wärmedämmung (Uf) 1,8 W/m²K

Wärmedämmung – Uw 1,3 W/m²K

Komfort

Luftdichtheit:Class 4 (600Pa)

WasserdichtClass E900 (900Pa)

Widerstand gegen Windlast:Class C5 (2000Pa)

Akustik – Rw(C;Ctr) 42(-2; -4) dB

Funktionalität beim Öffnen und Schließen:Class 3

EIGENSCHAFTEN

Einbruchschutz RC2PAS 24–RC2–RC3

FeuerwiderstandEI₁ 30–EI₂ 30–EI₂ 60–EW 30

* Hinweis: Leistung und Eigenschaften können je nach Profilkombination variieren

EIGENSCHAFTEN

Sichtlinien

Min. Rahmenbreite (Innenöffnung) 51 mm

Min. Flügelbreite (Innenöffnung) 33 mm

Min. Rahmen-Flügel-Breite (Innenöffnung) 89 mm

Min. Rahmenbreite (Außenöffnung) 17.5 mm

Min. Flügelbreite (Außenöffnung) 76 mm

Min. Rahmen-Flügel-Breite (Außenöffnung) 93.5 mm

Min. Breite des T-Profils (Querträger) 76 mm

Rahmentiefe 68 mm

Flügeltiefe 77 mm

Tiefe Rahmen-Flügel 77 mm

Verglasung

Rabattbetrag25 mm

Verglasungsmethode Dry glazing–Siliconized glazing–Internal glazing–External glazing–Glazing bead

Min. Glasstärke – Rahmen/Element 4 mm

Max. Glasstärke – Rahmen/Element 52 mm

Min. Glasstärke - Flügel 4 mm

Max. Glasstärke – Flügel 63 mm

Max. Abmessungen und Gewicht

Min. Flügelhöhe 600 mm

Max. Flügelhöhe 2800 mm

Min. Flügelbreite 450 mm

Max. Flügelbreite 1200 mm

Max. Flügelgewicht 170 kg

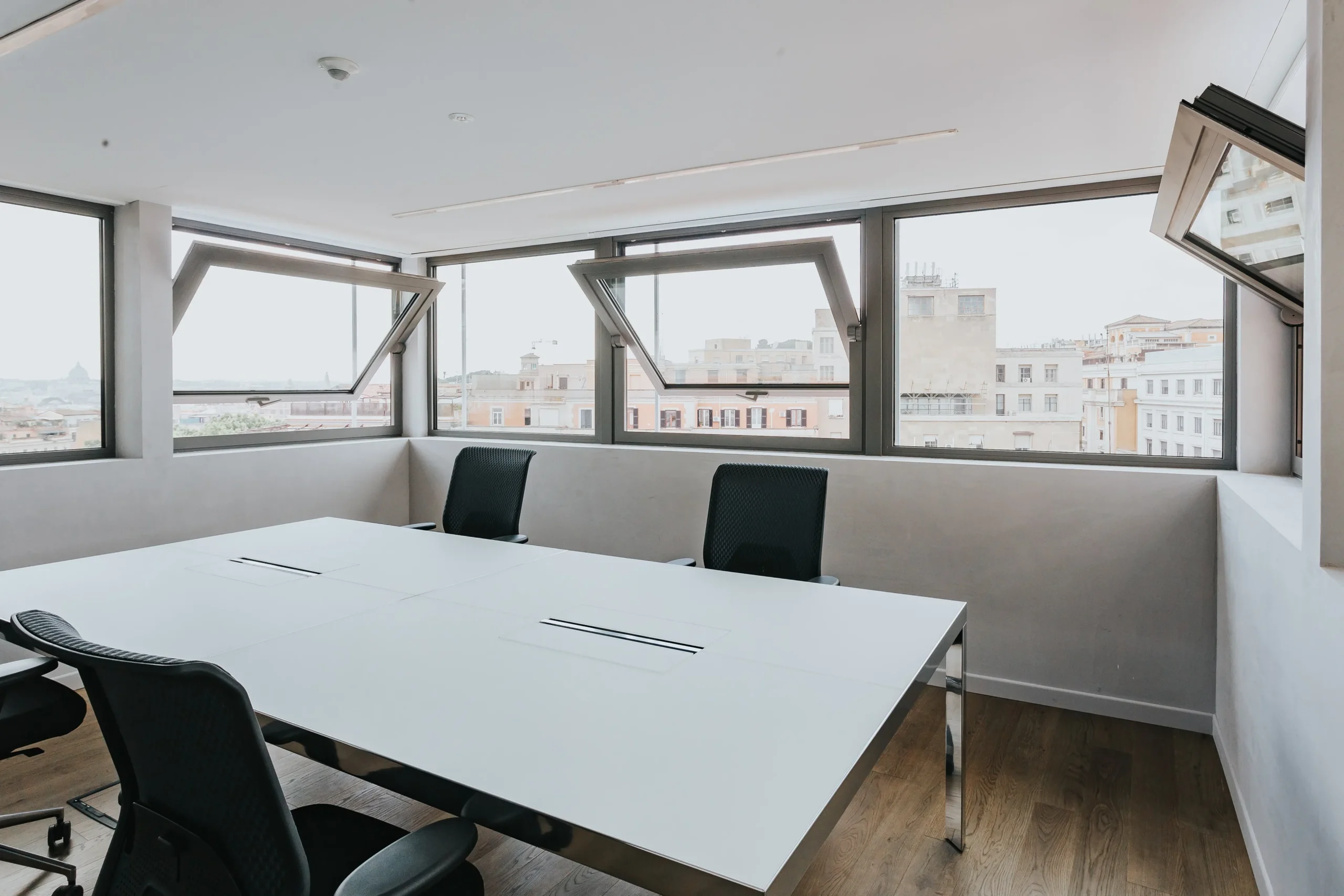

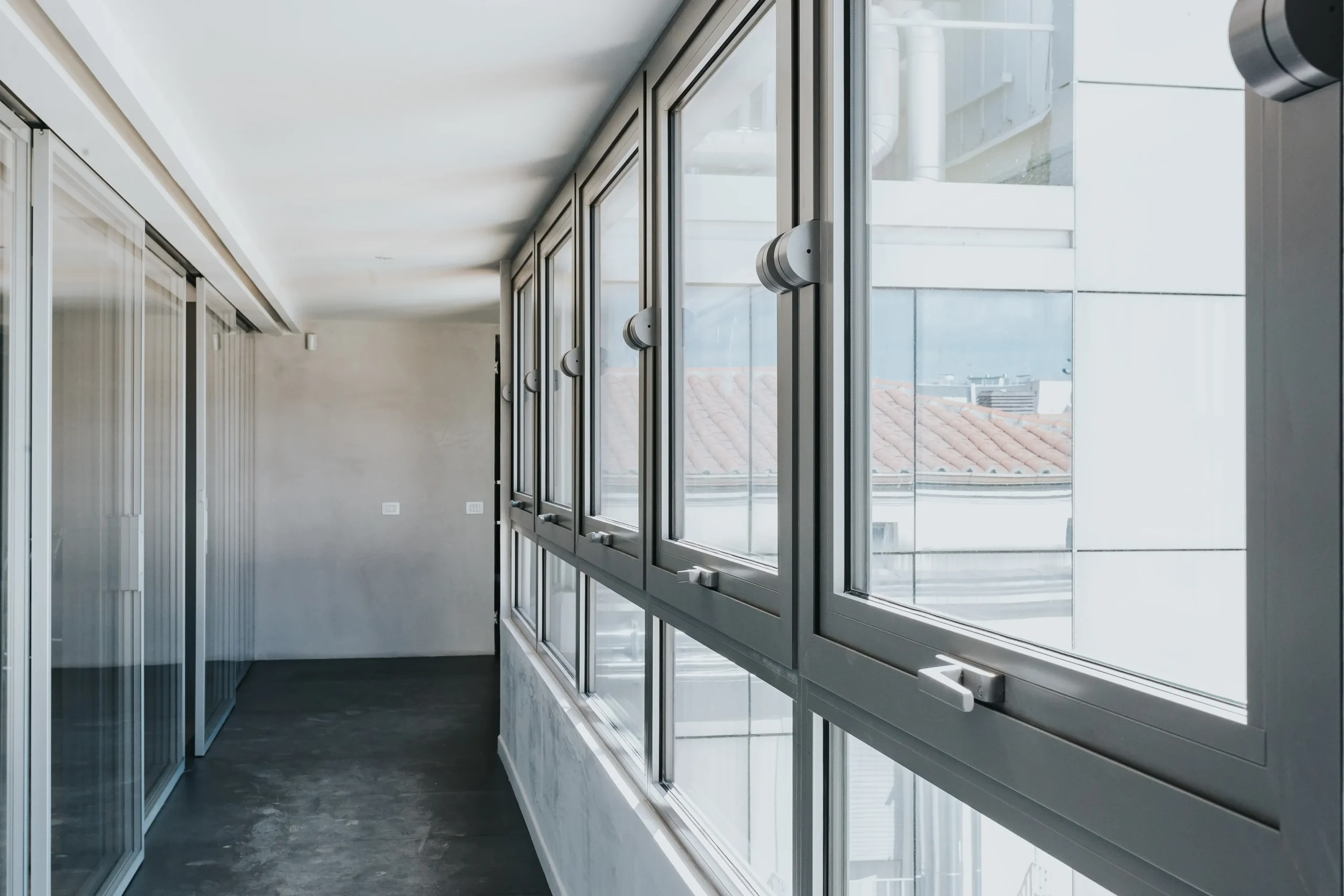

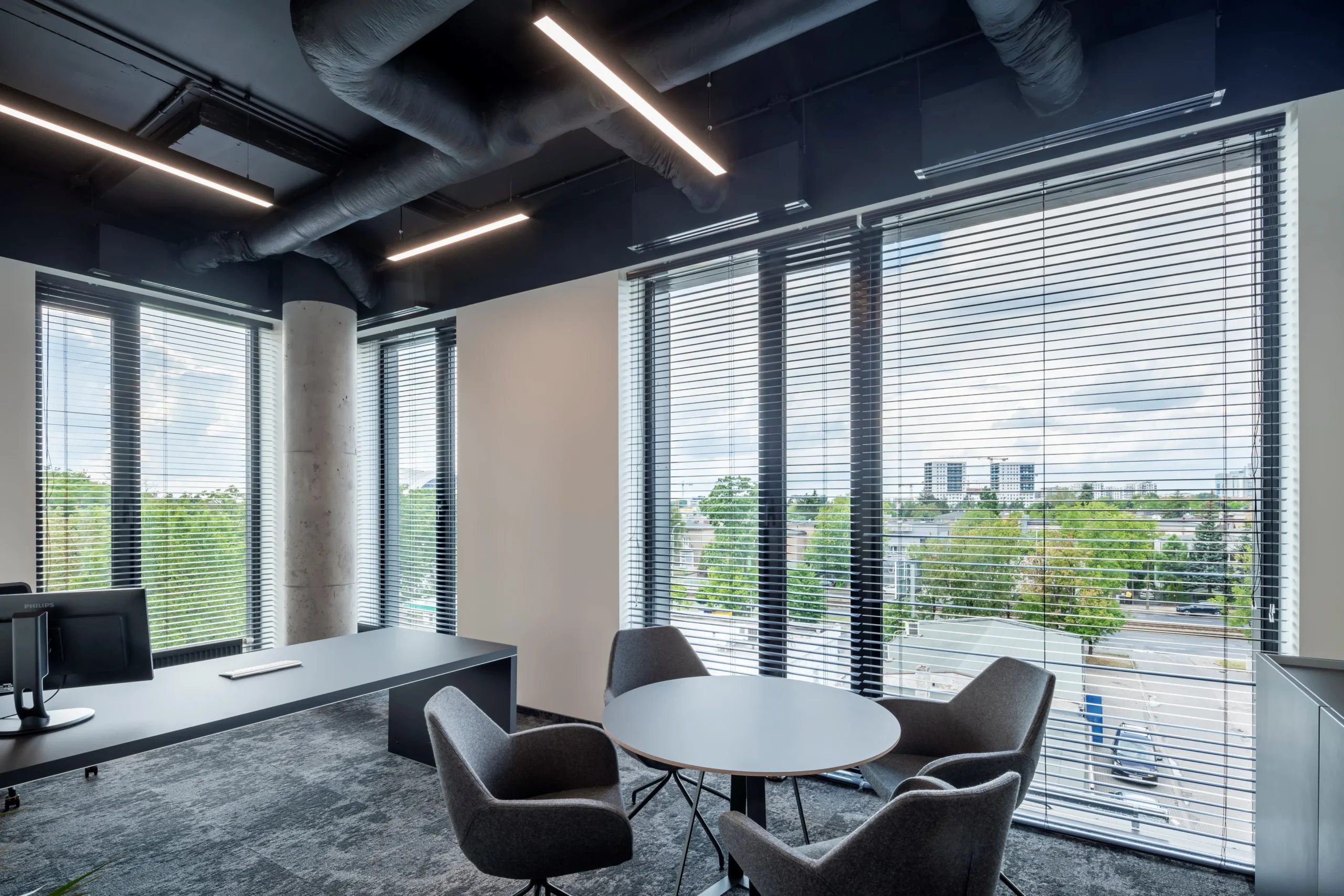

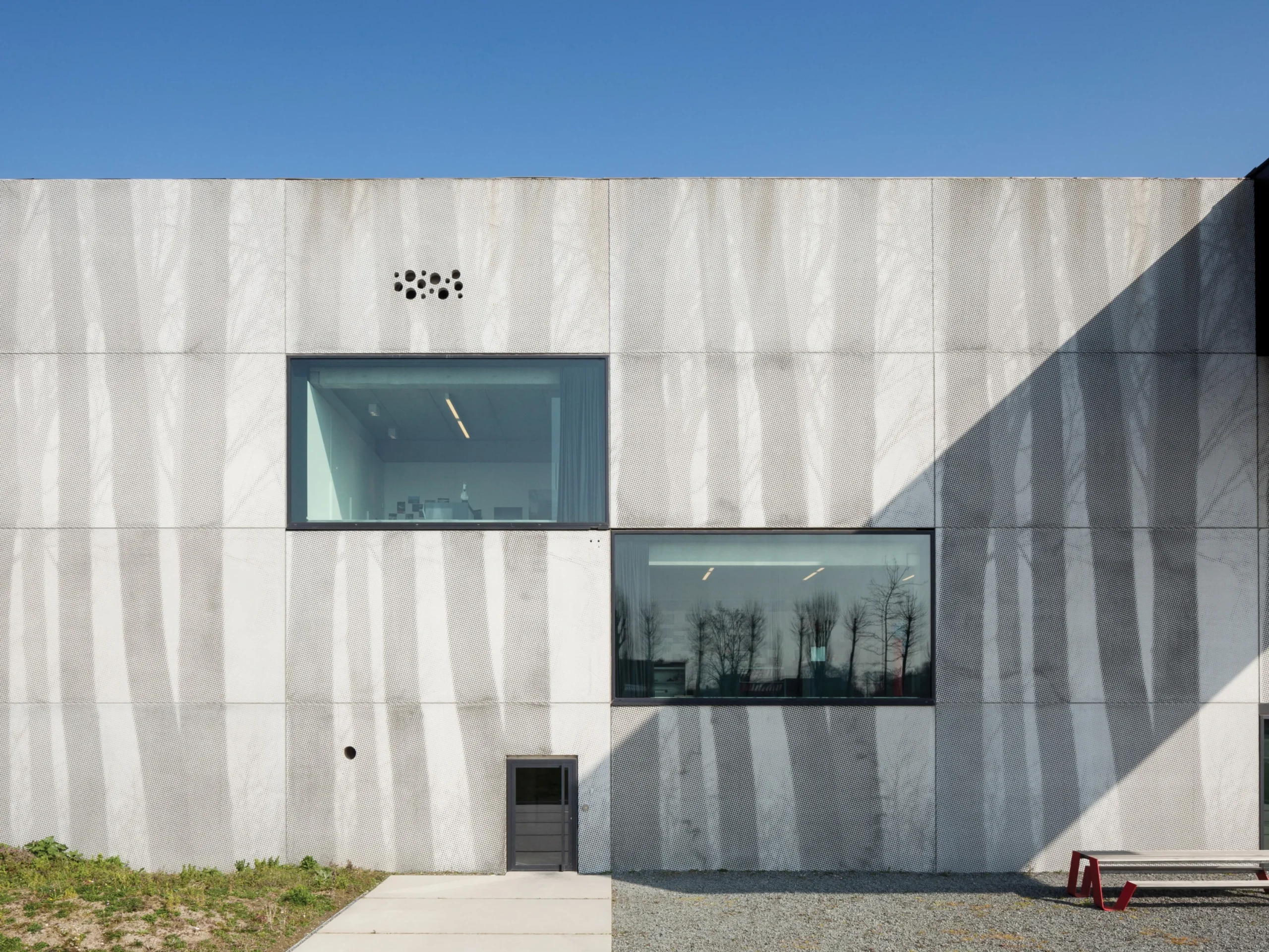

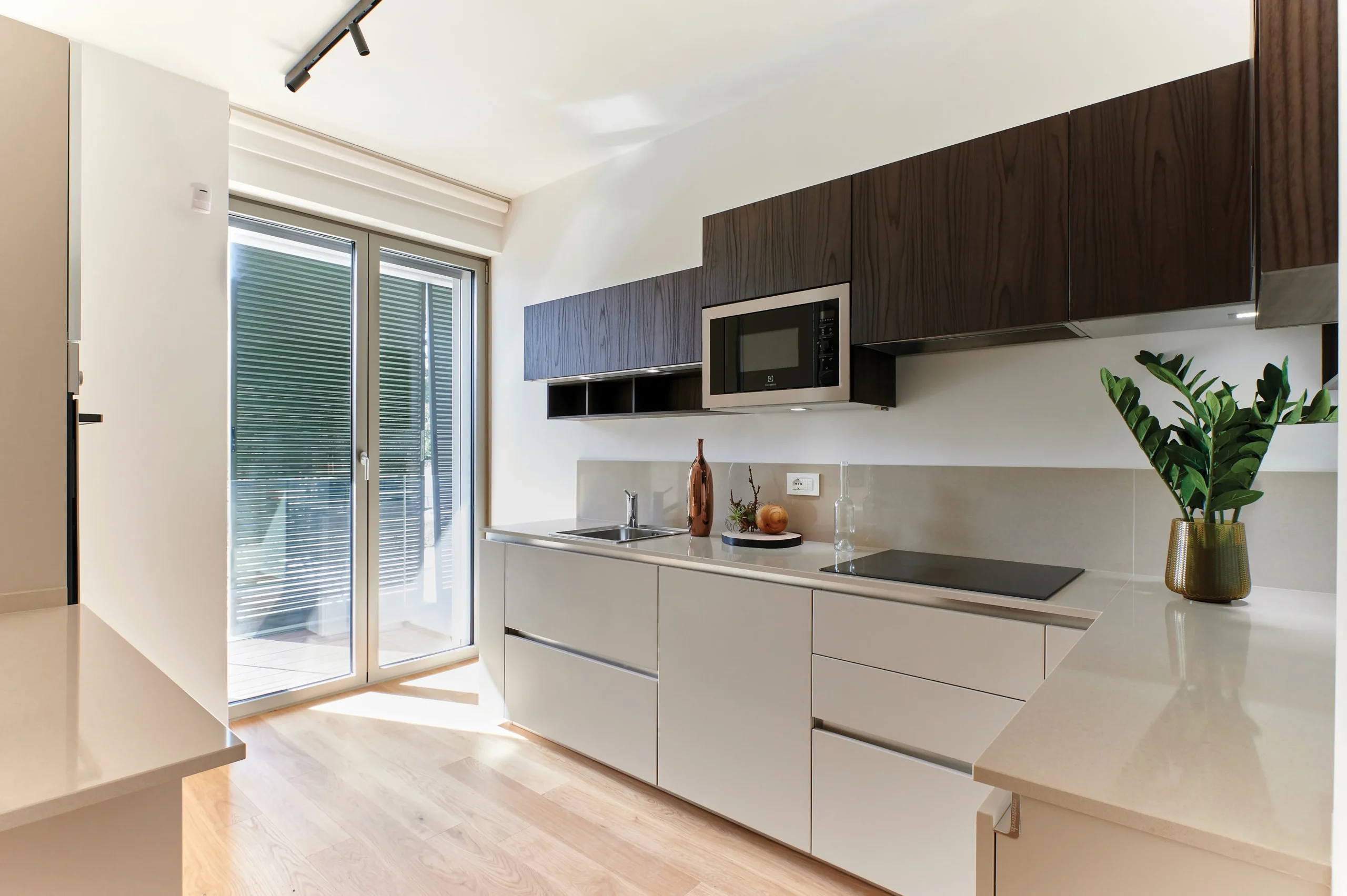

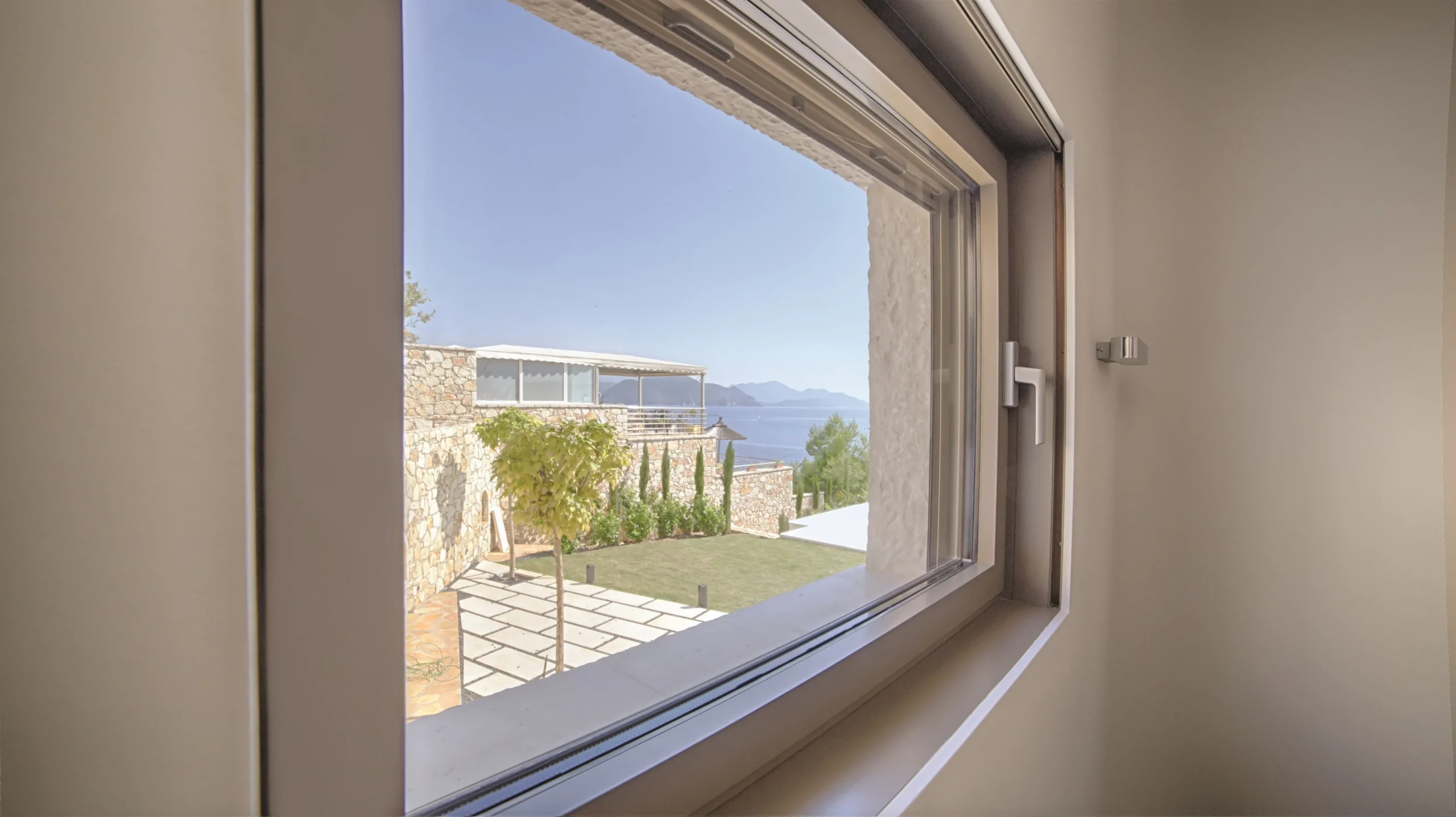

REFERENZKONZEPTSYSTEM 77

Concept-System-77-Reynaers-Aluminium-28052-reladb7d515

Concept-System-77-Reynaers-Aluminium-28052-relb0d2d83e

Concept-System-77-Reynaers-Aluminium-28052-rel22d0bbe3

Concept-System-77-Reynaers-Aluminium-28052-relb8c7f573

ZUSÄTZLICHE OPTIONEN KONZEPTSYSTEM 77

Versteckte Scharniere

Die Details sind das Design, die versteckten Scharniere sind der letzte Schliff.

Versteckte Scharniere

Glas-Glas-Verbindung ohne sichtbehindernde Profile.

Zaun

Sicherheit kann gleichbedeutend mit Schönheit sein.

Versteckte Entwässerung

Keine Plastikhüllen mehr, genießen Sie klare Linien.

Motorisierte Lösung

Bequem zu bedienen, auch aus der Ferne.

Moskitonetz

Genießen Sie Sommerabende, ohne den Schlaf zu verlieren.

FARBPALETTE RAL

RAL ist das europäische Farbsystem, das für Pulverbeschichtungen und andere Oberflächen gilt. Die branchenübliche RAL-Farbpalette umfasst über 200 verschiedene Farben. Sie sind in den Ausführungen matt, seidenmatt und glänzend erhältlich. Beim Lackiervorgang wird pulverförmige Polyesterfarbe aufgetragen, die auf Aluminium eingebrannt wird. Dies sorgt für eine sehr haltbare, robuste Beschichtung, die allen britischen Wetterbedingungen standhält, ohne zu verblassen oder abzublättern. Darüber hinaus hält es den Strapazen des modernen Lebens stand und ist stoß- und abriebfest.
