Concept Patio® 68 aluminijumski klizni sistem kombinuje jedinstven stil, odlične performanse i odličnu bezednost. Njegove tanke vidne linije obezbeđuju maksimalan ulaz dnevnog svetla, dok rešenja otvorenog ugla i džepnog otvaranja nude neprekidan pogled.

CONCEPT PATIO CP 68

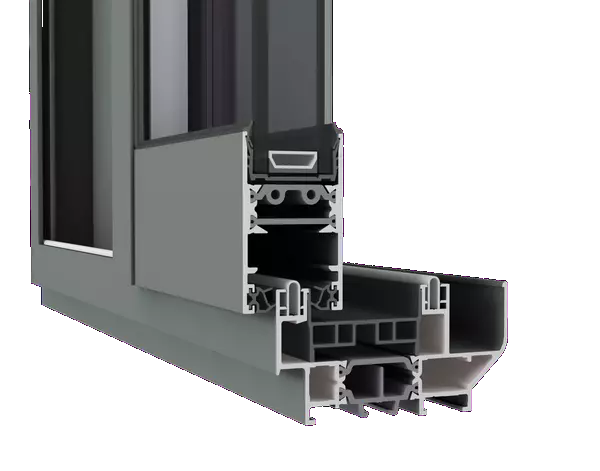

117210_CP68_3D_outside_detail

Toplotna izolacija Uw: 1.4 W/m²K

Akustika-Rw(C;Ctr): 38(-2;-4) dB

Vodonepropusnost: Class 7B (300Pa)

Funkcionalnost pri otvaranju i zatvaranju : Class 2

Otpornost na opterećenje vjetrom : Class C4 (1600Pa)

logo rayners

KARAKTERISTIKE

Energija

Toplotna izolacija – Uw 1.4 W/m²K



Komfor

Nepropusnost vazduha Class 4 (600Pa)
Vodonepropusnost Class 7B (300Pa)
Otpornost na opterećenje vetrom Class C4 (1600Pa)
Akustika – Rw (C;Ctr) 38 (-2;-4) dB

Bezbednost

Zaštita od provale RC2

* Napomena: Performanse i svojstva mogu se razlikovati u zavisnosti od kombinacije profila

SVOJSTVA

Vidljive linije

Min. širina 4 okna 144 mm
Min. širina srednjeg spoja 35 mm
Min. širina T profila (prečke) 55 mm
Min. visina praga 48 mm
Dubina krila 38 mm
Dubina ram-krilo 109 mm
Dubina rama monorail 85 mm
Dubina rama 2-rail 68 mm
Dubina rama 3-rail 124 mm

Zastakljivanje

Visina popusta 18 mm
Metoda zastakljivanja Envelope glazing
Min. debljina stakla – krilo 24 mm
Maks. debljina stakla – krilo 38 mm

Maks. dimenzije i težina

Min. visina krila 1300 mm
Maks. visina krila 2800 mm
Min. širina krila 500 mm
Maks. širina krila 1500 mm
Maks. težina krila 200 kg
Maks. težina fiksnog polja 200 kg

REFERENCE CONCEPT PATIO 68

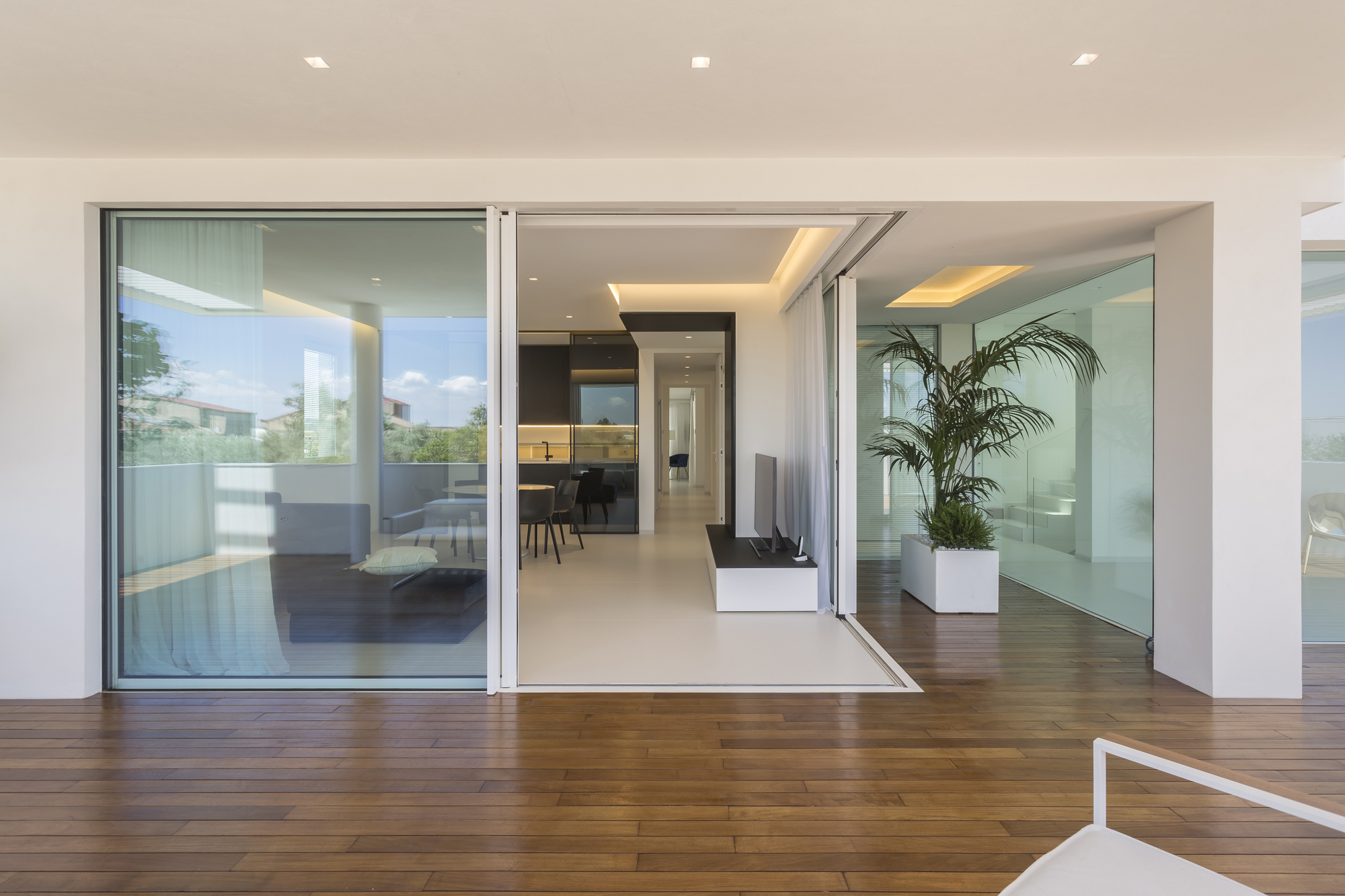

111929_Casa D_5

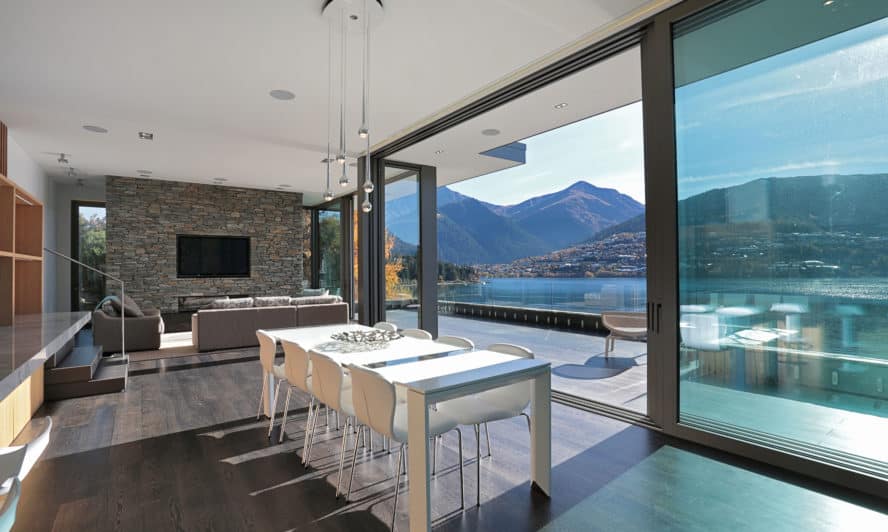

CP155_Lake-Wakatipu-House11a-1-888×532

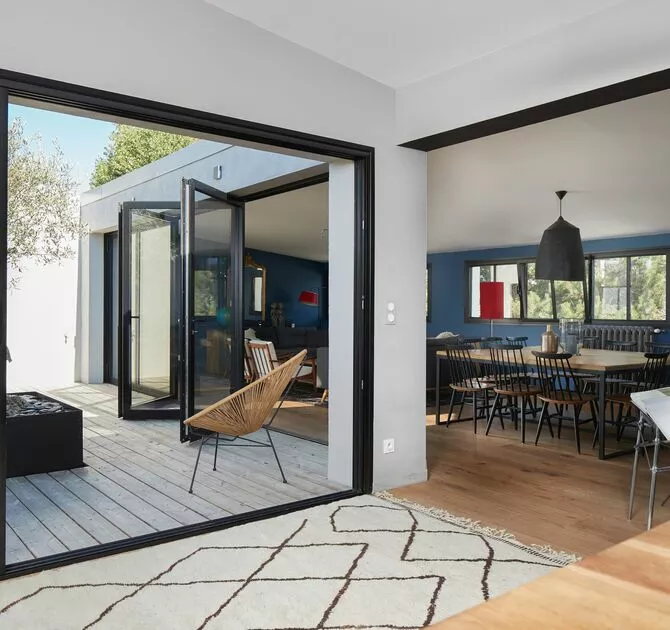

61121_Maison Privée – Le Pouliguen (10)

DODATNE OPCIJE MASTER PATIO

116959_Low Threshold
Nizak prag
Lak pristup, čistiji izgled.
116971_Slim Chicane-2 copy
Tanak srednji spoj
Povećanje transparentnosti prozora tamo gde je najvidljiviji.
116963_Concealed Drainage
Skrivena drenaža
Nema više plastičnih poklopaca, uživajte u čistim linijama.
116979_Balustrade
Ograda
Bezbednost može biti jednaka lepoti.
116971_Slim Chicane-2 copy
Tanak srednji spoj
Povećanje transparentnosti prozora tamo gde je najvidljiviji.

PALETA BOJA RAL

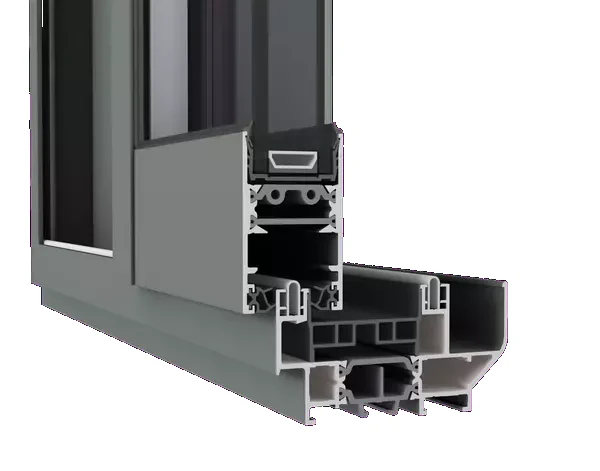

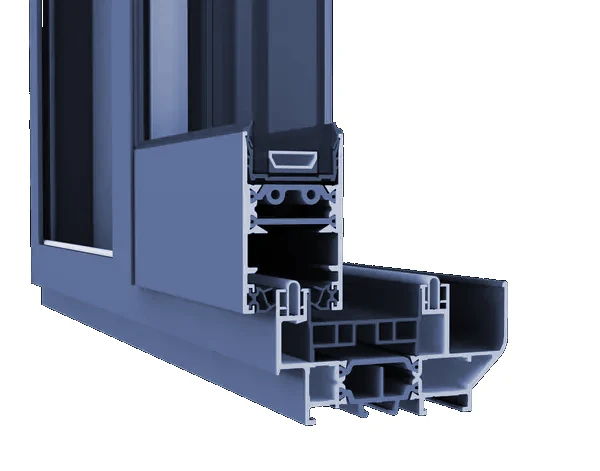

CP68 slidingCP68 sliding after
ral-k7-karta-u-boji-16.0006.18-1
RAL je evropski sistem usklađivanja boja koji se primenjuje na premazivanje prahom i druge završne obrade. Industrijska standardna RAL paleta boja uključuje preko 200 različitih boja. Dostupne su u mat, polusjajnoj i sjajnoj završnoj obradi. Proces bojenja podrazumeva nanošenje poliesterske boje u prahu koja se peče na aluminijumu. Ovo obezbeđuje veoma izdržljiv, čvrst premaz koji će izdržati sve naše britansko vreme bez izbledenja ili ljuštenja. Takođe je otporan na strogost modernog života i otporan je na udarce i trljanje.
